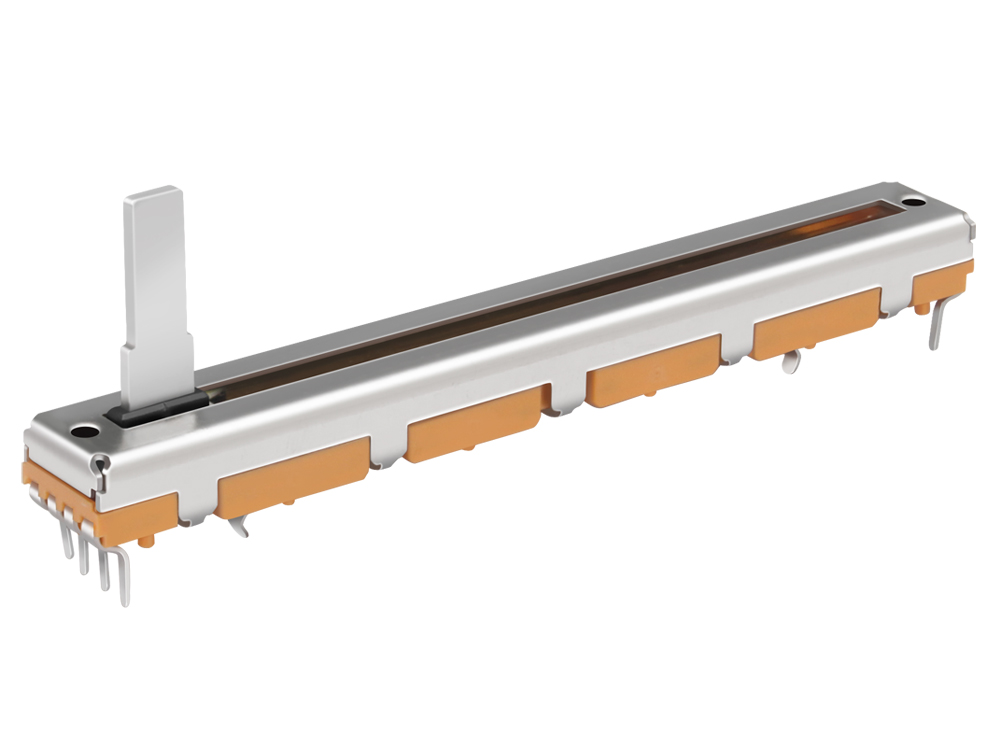

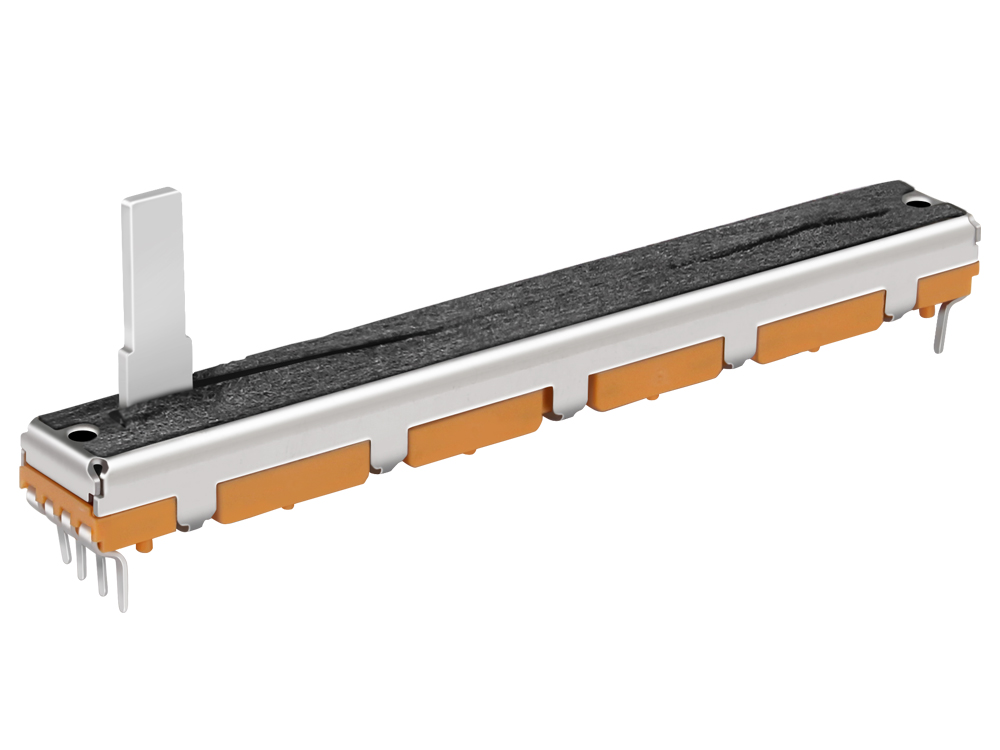

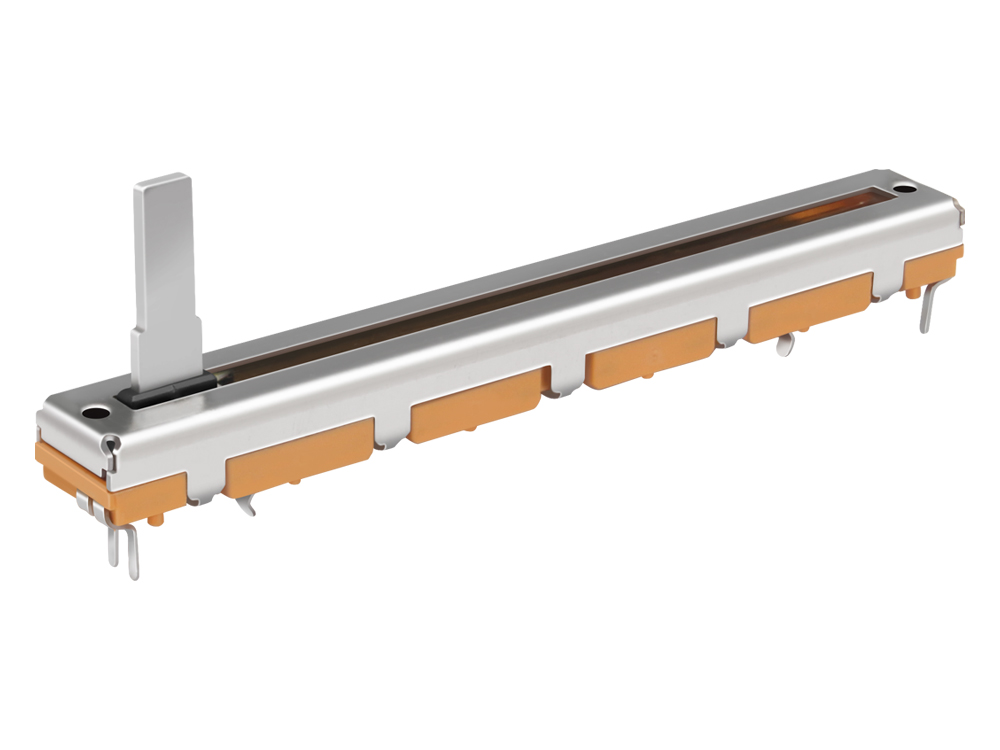

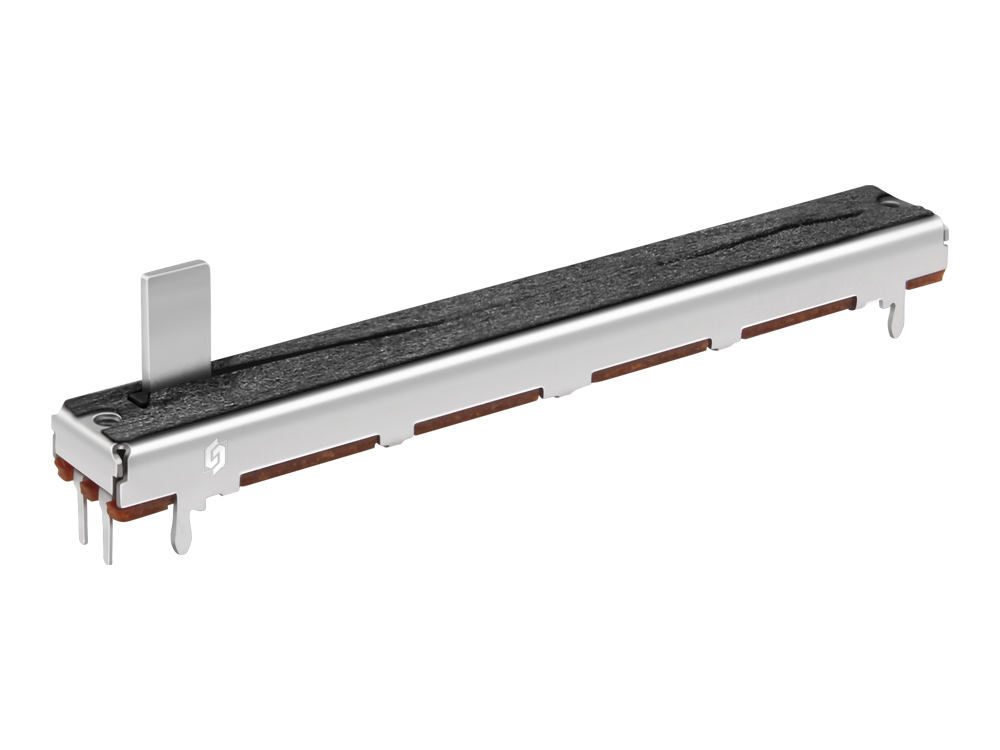

| 直滑電位器型號： |
SC6005/SA6005/SK6091/SK6093
|
| 名稱： | 60mm行程直滑電位器 |
| 主要規格: | 滑動行程：60mm 額定功率：0.2W 最高使用電壓：AC 100V； 工作溫度： －10℃ ～70℃； 滑動壽命：10,000次以上； |
| 產品特點： | 較長的可調行程，性能穩定，手感較好，可以過波峰焊接，推柄可帶LED，產品可以帶中點 定位。有多種豐富的產品可以選擇，可應對各種不同的需求。 |
| 應用領域： | 該產品適用于調音臺、電子琴、吉他及其它相關電子設備上，主要起到 調節音量、 調節音調、 調節平衡等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Sliding force 滑動力矩：15~150gf.cm
2、Click force 定位推動力：80~330gf.cm
3、Total travel slide 全滑動行程：60mm
4、Lever Stop Strength 柄止檔強度：≥3Kgf.cm
5、Lever Wobble (mm p-p) 滑柄偏擺量 ：1.6mm Max.
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.2W
4、Max. Operating Voltage 最大工作電壓 ：100V AC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
