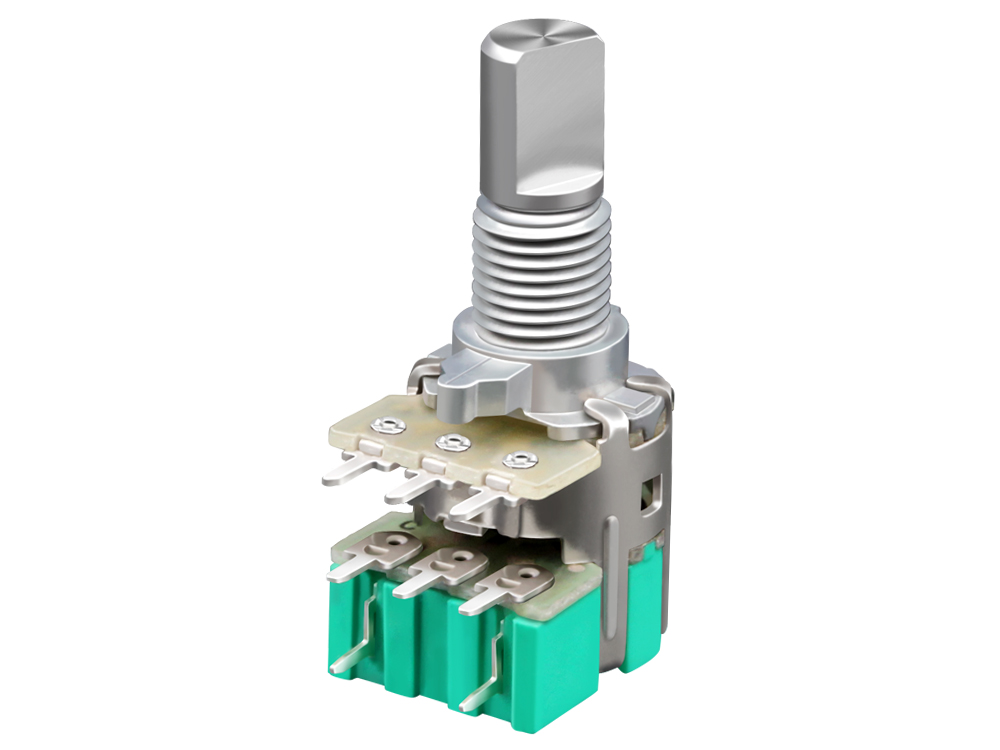

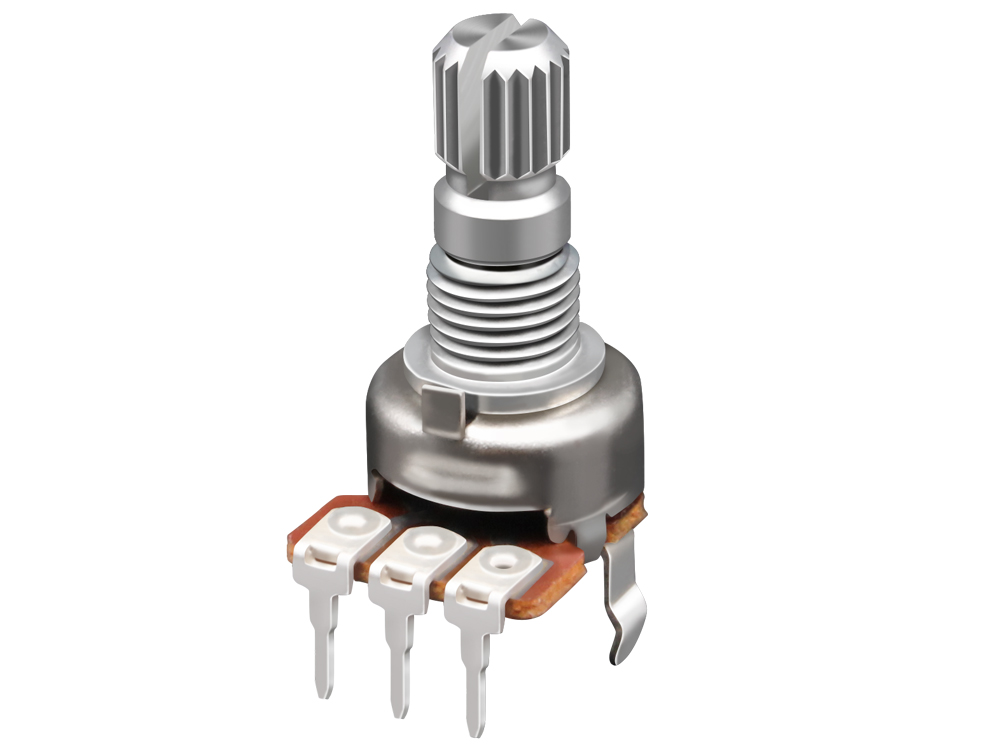

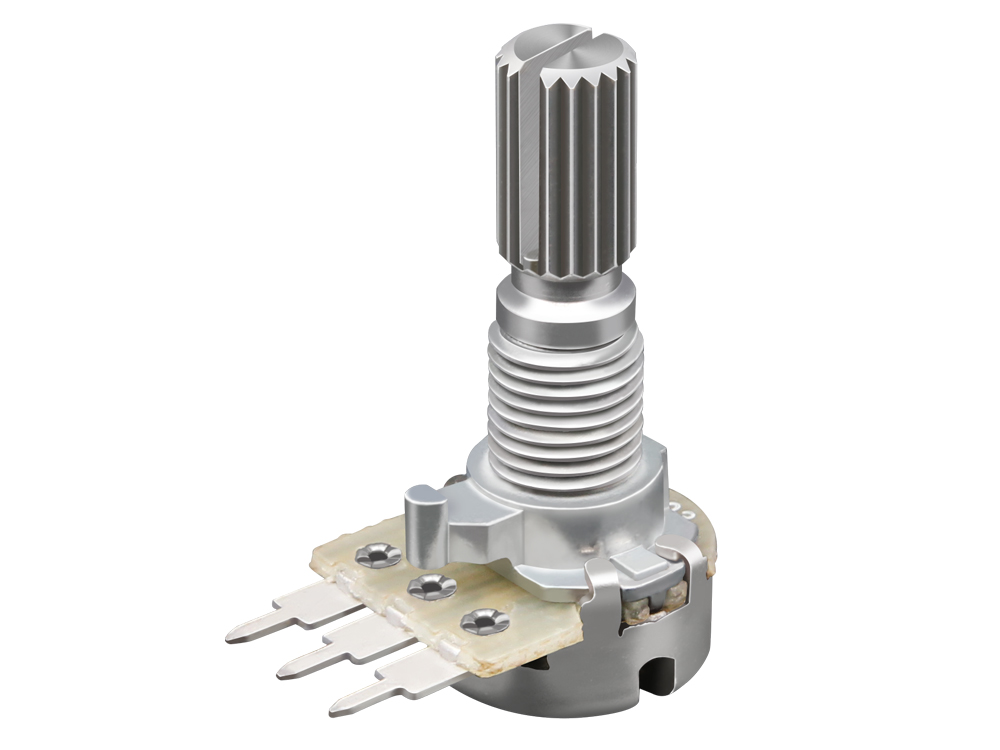

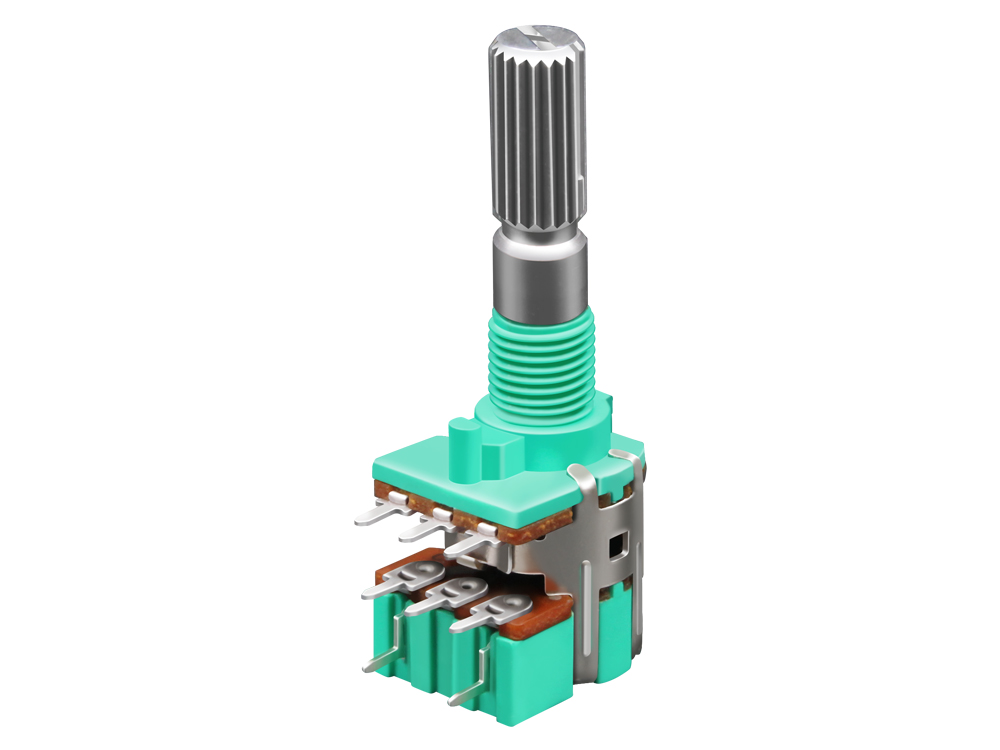

| 電位器型號： | RD12 |
| 名稱： | 旋轉式開關電位器,RD12旋轉電位器 |
| 主要規格: | 旋轉角度：300°±10° 額定功率：0.05W 最高使用電壓：AC 50V/DC 20V； 工作溫度： －10℃ ～70℃； 旋轉壽命：10，000次以上； |
| 產品特點： | 旋轉手感柔和，性能穩定。軸心形狀及長度、使用電路、安裝方式可以選 擇，還可以選擇帶旋轉開關功能。 |
| 應用領域： | 該產品適用于功放音響及其它家用電器，還可使用于相關電子設備上，主 要起到調節音量、調壓、調溫、調速等作用，開關功能起電源通斷用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：20~200gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°
3、Shaft Stop Strength 止檔強度：≥3Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 100V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
