ec11編碼器金屬軸

系　列：EC11金屬軸系列

規　格：請參考如下簡介

詳細規格書

編碼器型號：	EC11
名稱：	EC11編碼器金屬軸
主要規格:	外形尺寸：∮11mm 額定電壓: DC 5V；定位數:16/20/30/32個；脈沖數：8/15/16/20；工作溫度：-40°C to 85°C；旋轉壽命：30000次以上；
產品特點：	體積小，密封性好，可靠性高，有多種不同的規格供選擇。
應用領域：	該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。

EC11編碼器金屬軸產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩：20-200gf.cm
2、Number and position of detent定位點數及位置：16/20/30/32點定位
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力：8/16/15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approvalsheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

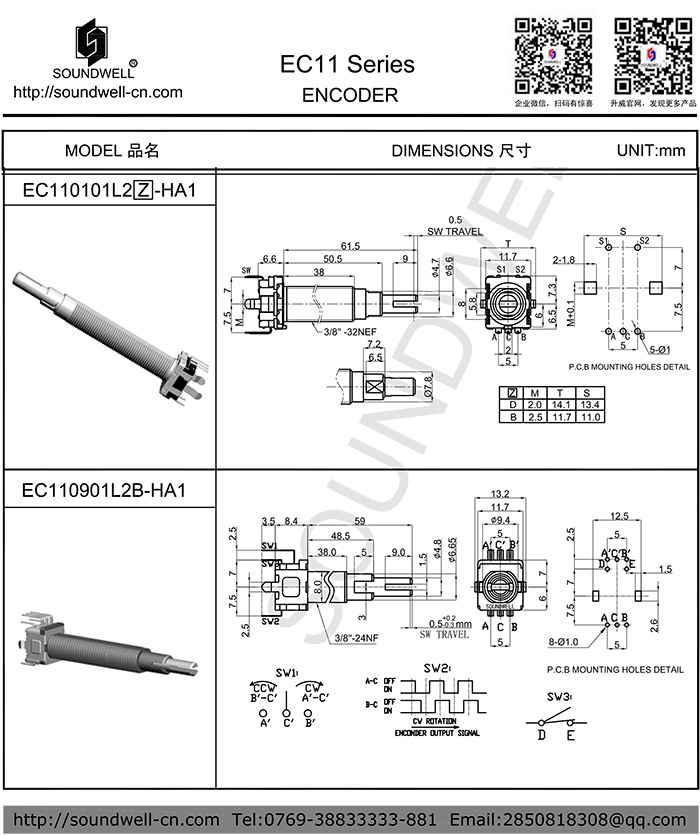

下載EC11成品圖1.pdf
