| 系列 | EG38 |
| 名稱 | 旋轉光電增量型編碼器 |
| 主要規格 | 外形尺寸：38 mm 編碼器定位數：無極旋轉 編碼器輸出分辨率：100P、200 P、300 P、360 P、400 P、600 P、720 P、800 P、900 P、1000 P等，具體可定制 工作溫度：-20℃～85℃ 輸入電壓：5V； 防護等級：IP54 反接保護 輸出信號：A+、B+  絕緣電阻：50M? 1 Minute at DC 100V 耐電壓：1 Minute at AC 250V 旋轉壽命：1，000，000次以上 電氣壽命：1000小時以上 |
| 產品特點 | 這是一款高精度、高安全性能、旋轉伺服工業類編碼器。 |
| 應用領域 | 主要適用于位移、速度、位置等的控制及檢測類旋轉伺服工業控制領域，實現控制及檢測位移、角度、速度，位置等作用。 |
- 一、MECHANICAL CHARACTERISTIC 機械特性
-
1、Friction torque起動轉矩：≤1 mN•m(@ Specification Ta=20℃ 溫度在20℃)
-
2、Permissble operation rotational speed容許主軸最高轉速：≤300rpm
-
3、Moment of inertia轉動慣量 ：≤0.68 kg•mm²
-
4、Allowable shaft load軸容許荷重：Radial 徑向140N以下，Axial 軸向70N以下
-
5、Shaft Wobble (mm p-p) 軸擺動 ：0.2mm Max
-
- 二、ELECTRICAL CHARACTERISTIC 電氣特性
-
1、Insulation resistance 絕緣阻抗：DC100V，50M? 以上
-
2、Dielectric voltage 耐電壓：1 Minute at AC 250V
-
3、Resolution分辨率：100P、200 P、300 P、360 P、400 P、600 P、720 P、800 P、900 P、1000 P等，具體可定制
-
4、ESD test 靜電放電試驗：空氣放電Air discharge :±2KV,接觸放電Contact discharge ：±2KV
-

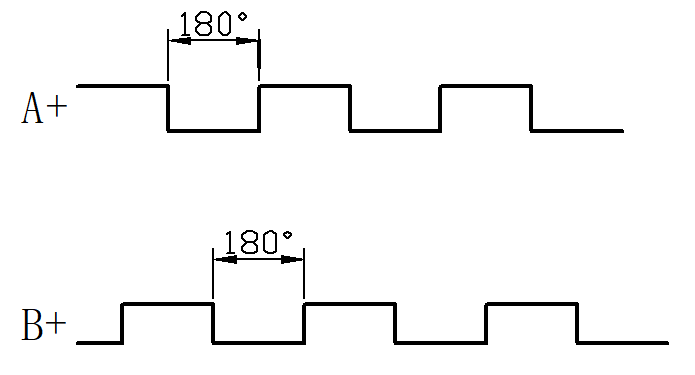

5、Output Signal 輸出信號：A+、B+
-
6、Rated voltage額定電壓：DC5V
-
7、Output circuit 輸出方式：TTL
-
- 三、ENDURANCE CHARACTERISTIC 耐久特性
-
1、Mechanical life機械壽命 ：≥1，000,000 cycles / 1，000，000周以上
-
2、Electrical life電氣壽命：≥1000H
-
- Note:In this catalog, if some parameters of drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
- 注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
