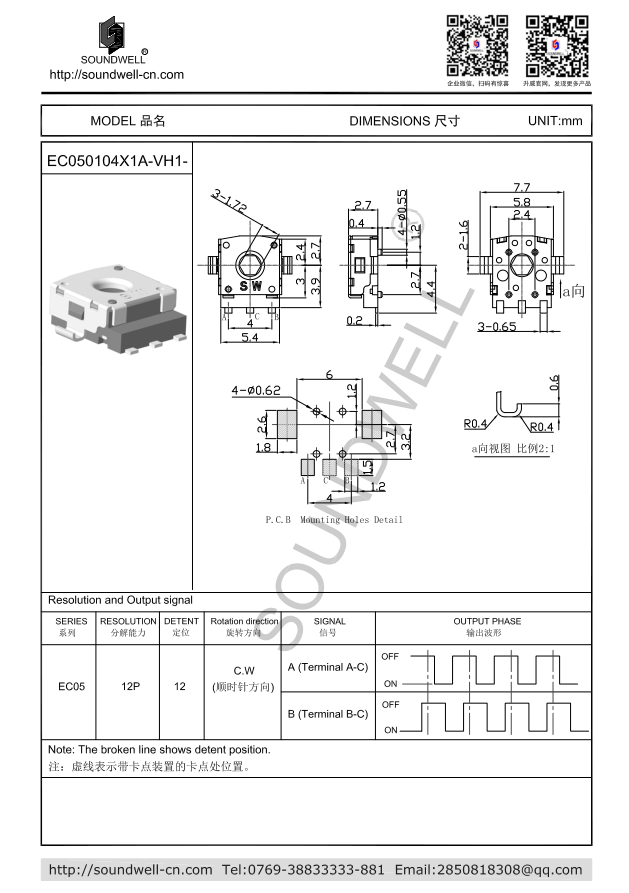

| 編碼器型號： | EC050104 |
| 名稱： | 貫通軸增量型編碼器 |
| 主要規格: |
額定電壓： DC 5V |
| 產品特點： | 此產品為貫通軸式編碼器外形尺寸較小6.6*5.8*2.7mm，可滿足回流焊要求，手感輕柔，定位清晰。 |
| 應用領域： | 主要應用于智能手表、耳機及其它小型電子產品的音量控制和功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Total travel slide 滑動行程： 2.4mm
2、Sliding force 滑 動 力 ： 110±50 gf
3、Stopper strength 止動強度： 200gf
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total resistance 全 阻 值： 10K±20%
2、Rated power 額定功率： 0.0125W
3、Rated voltage 額定電壓： AC 50V / DC 5V；
4、Voltage divider error 分壓誤差： 44%-56%
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：100,000 以上 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
