廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EG47光電式中空編碼器的中空編碼器廠家,如需EG47中空編碼器詳細規格書請咨詢右側客服.

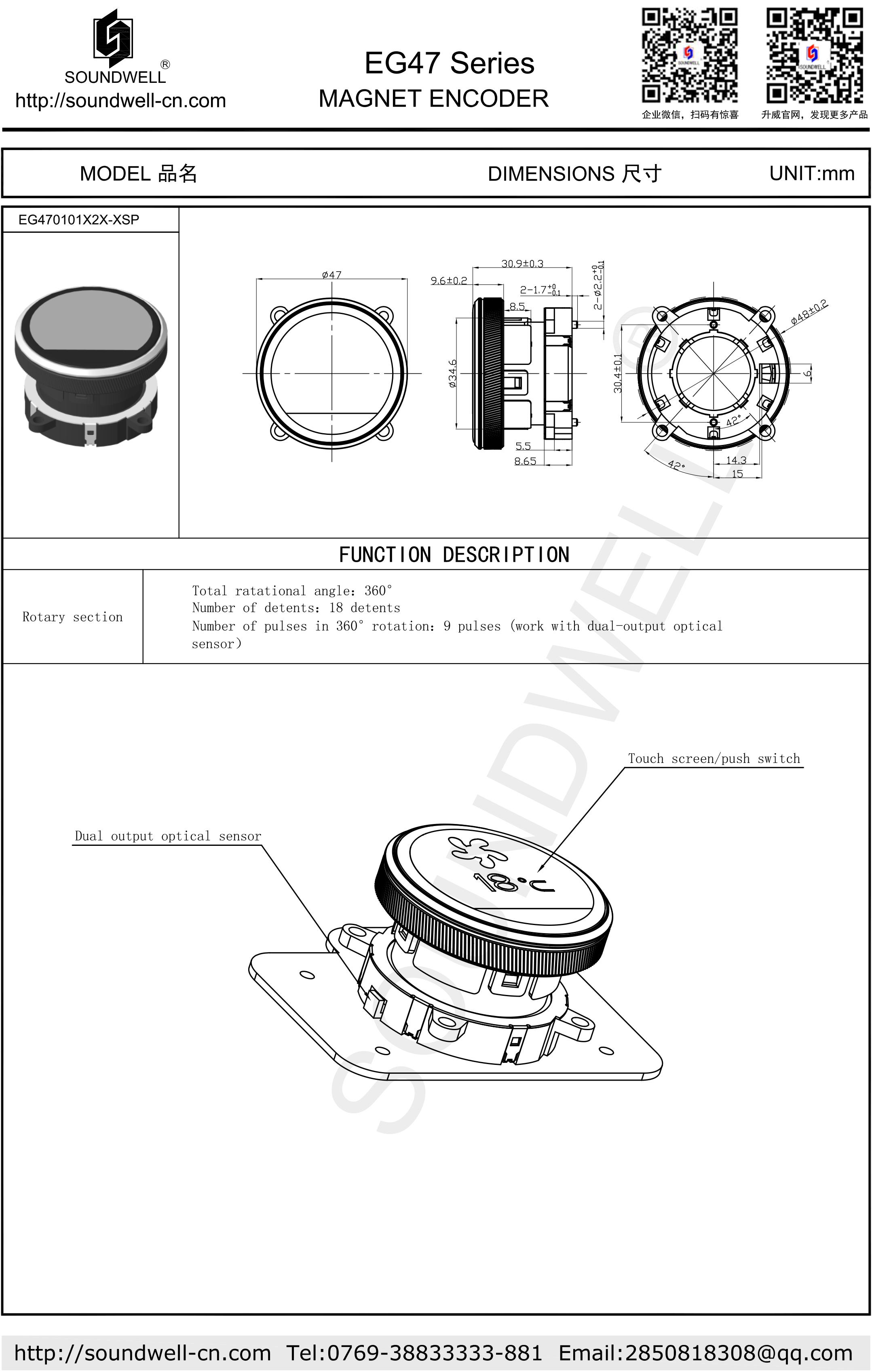

| 編碼器型號： | EG47 |
| 名稱： | 一種光電輸出式中空編碼旋鈕 |
| 主要規格: |
外形尺寸：47 mm |
| 產品特點： |
此產品是一款光電輸出中空編碼器，可根據客戶需求調整檔位數及輸出 信號，且調整成本低，使用壽命長；可根據客戶需求在編碼器中間增加 顯示屏，觸摸屏，按鍵開關等，并能使這些功能機構與編碼器結合為一 個整體，使用一個連接器進行信號傳輸，為客戶節省成本且裝配簡單。 |
| 應用領域： | 此產品適用多媒體控制、空調控制等領域可實現功能切換，音量調節等作用，旋鈕中間可裝配顯示屏，觸摸屏，按壓開關等模塊。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotation torque 旋轉力矩 ：30±10mN.m
2、Total ratational angle 全回轉角度：360°
3、Number of detents 旋轉定位數：18 detents
4、Rotational life 旋轉壽命：100,000 cycles
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Insulation resistance 絕緣阻抗：100M?
2、Dielectric voltage 耐電壓：1 Minute at AC 300V
3、Encoder pulses 編碼器輸出脈沖數：9 pulses
Note:In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
.jpg)
廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EG47中空編碼器的中空編碼器廠家,如需EG47中空編碼器詳細規格書請咨詢右側客服.
