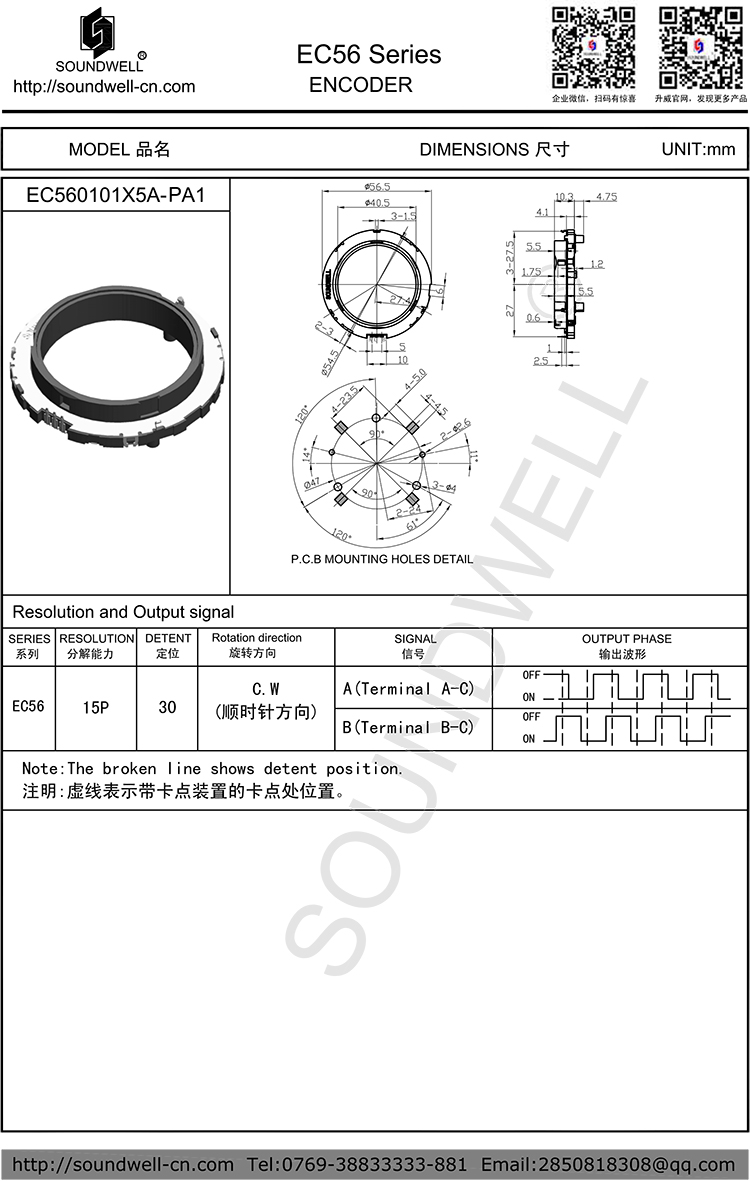

| 編碼器型號： | EC56 |
| 名稱： | EC56中空編碼器 |
| 主要規格: |
外形尺寸： ￠56mm |
| 產品特點： |
較長的使用壽命，本體厚度薄形化，操作手感良好，大中空空間可應對多功能化的需求。 |
| 應用領域： | 該產品適用家用電器、迷你藍牙音響及相關電子設備上，主要功能為調節音量、調節溫度、功能選擇等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：50~200gf.cm
2、Number and position of detent定位點數及位置：30點定位（間隔角度 12°±3°）
3、Shaft play in rotational wobble 軸的回轉方向擺動：3° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EC56中空編碼器的中空編碼器廠家,如需EC56中空編碼器詳細規格書請咨詢右側客服.
