| 編碼器型號： | EC11 |
| 名稱： | 防水編碼器,防塵編碼器,ec11防水編碼器 |
| 主要規格: |
外形尺寸：∮11mm |
| 產品特點： | 體積小，密封性好，可靠性高，有多種不同的規格供選擇。 |
| 應用領域： | 該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設 備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：20-200gf.cm
2、Number and position of detent定位點數及位置：16/20/30/32點定位
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：8/16/15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
.jpg)

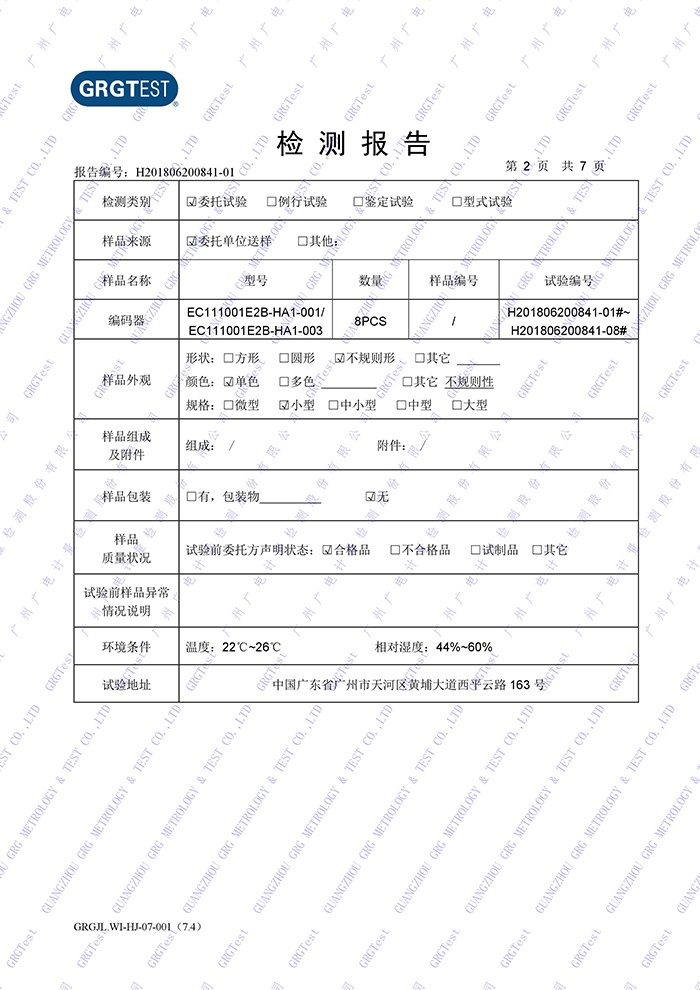

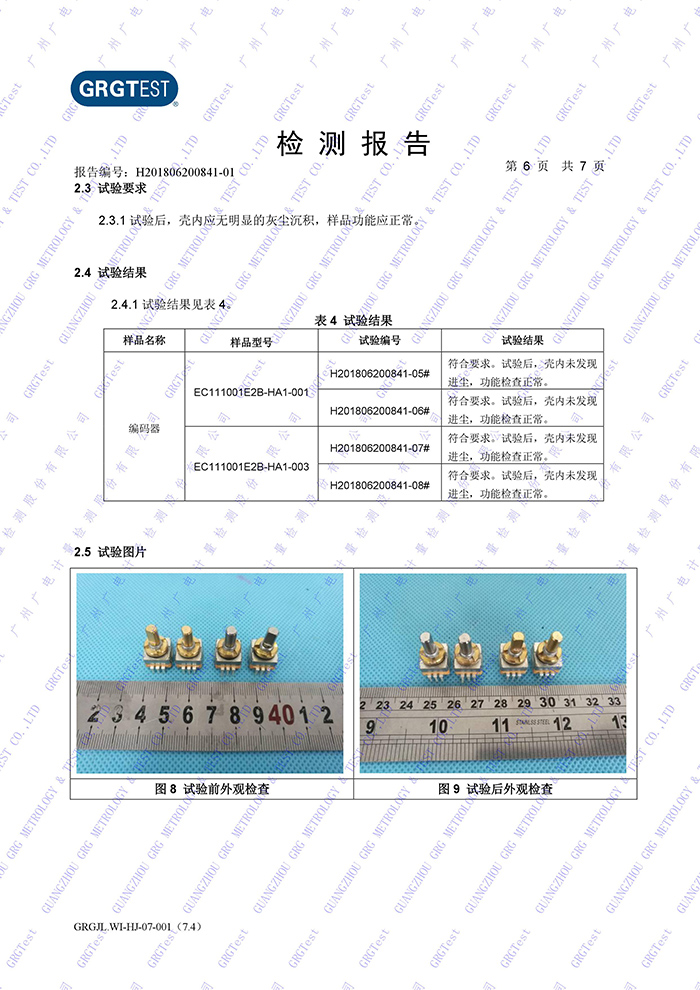

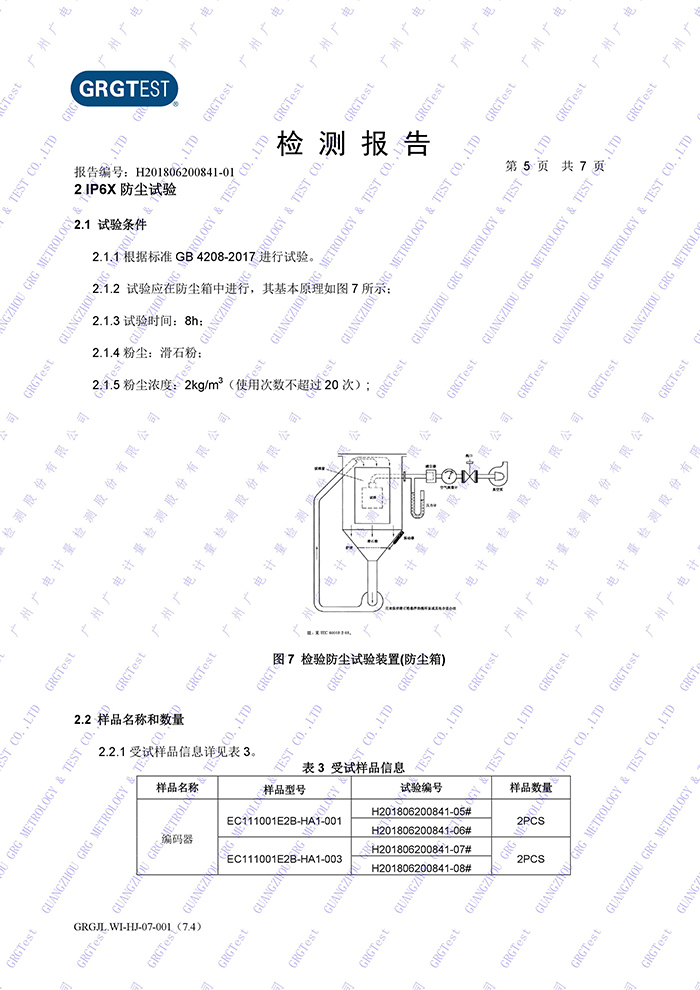

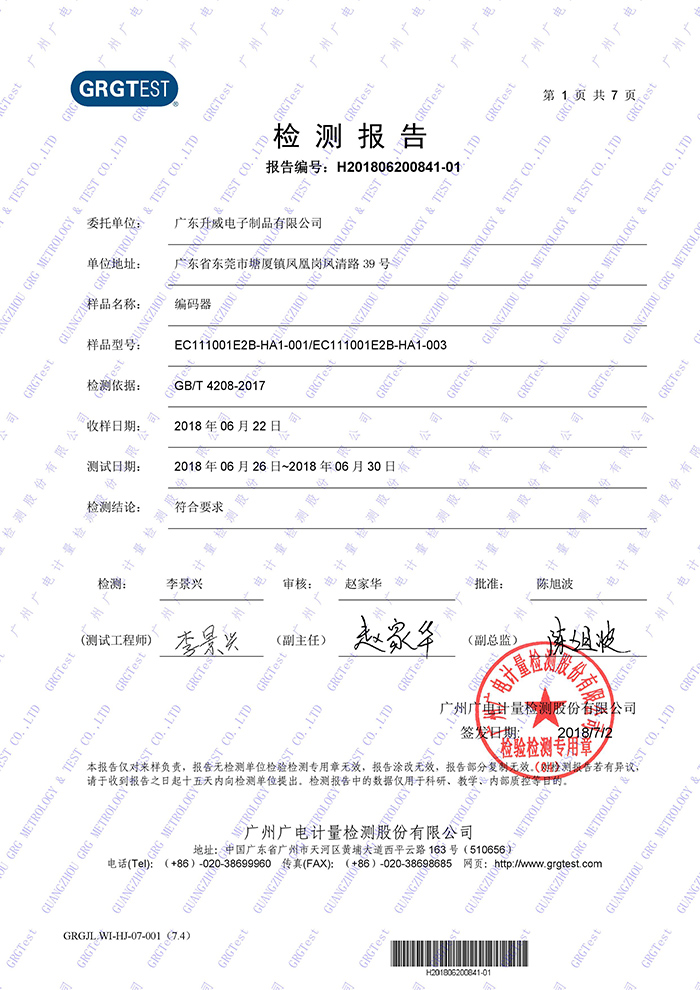

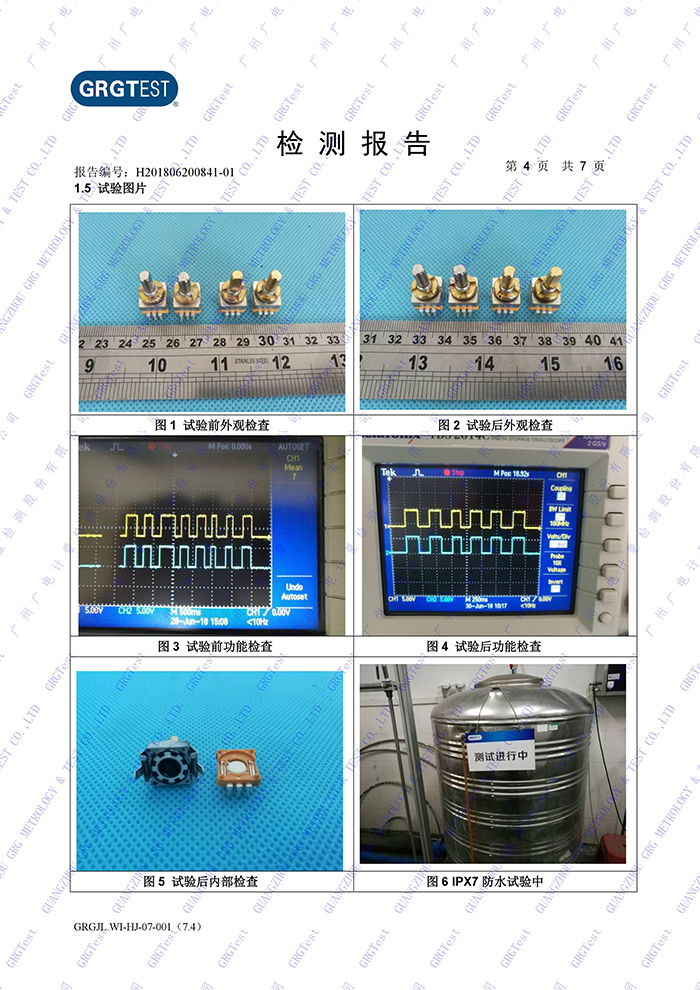

如下為我司產品經專業機構檢測的防水防塵檢測報告
.jpg)
.jpg)
.jpg)
.jpg)
