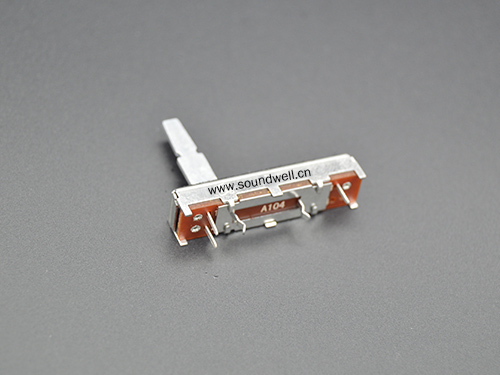

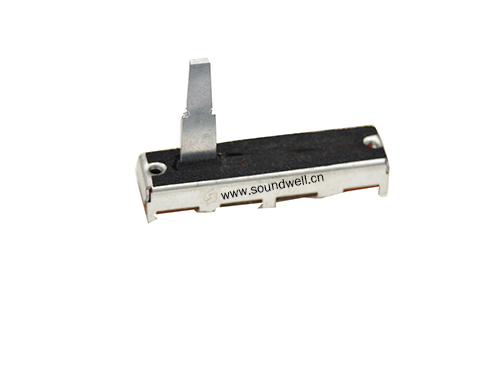

直滑電位器型號：SC2003NOA0A-HA1-025
單聯直滑電位器特點：性能穩定，手感較好，可以過波峰焊接，推柄可帶LED，產品可以帶中點定位。有多種豐富的產品可以選擇，可應對各種不同的需求。
單聯直滑電位器位器應用：調音臺、電子琴、吉他等
主要功能：調節音量、調節音調、 調節平衡等
20mm行程單聯直滑電位器產品規格參數
主要規格: 滑動行程：20mm
額定功率：0.2W
最高使用電壓：AC 100V；
工作溫度： －10℃ ～70℃；
滑動壽命：10,000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Sliding force 滑動力矩：15~150gf.cm
2、Click force 定位推動力：80~330gf.cm
3、Total travel slide 全滑動行程：20mm
4、Lever Stop Strength 柄止檔強度：≥3Kgf.cm
5、Lever Wobble (mm p-p) 滑柄偏擺量 ：1.6mm Max.
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.2W
4、Max. Operating Voltage 最大工作電壓 ：100V AC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Sliding Life 滑動壽命：10,000 cycles Min

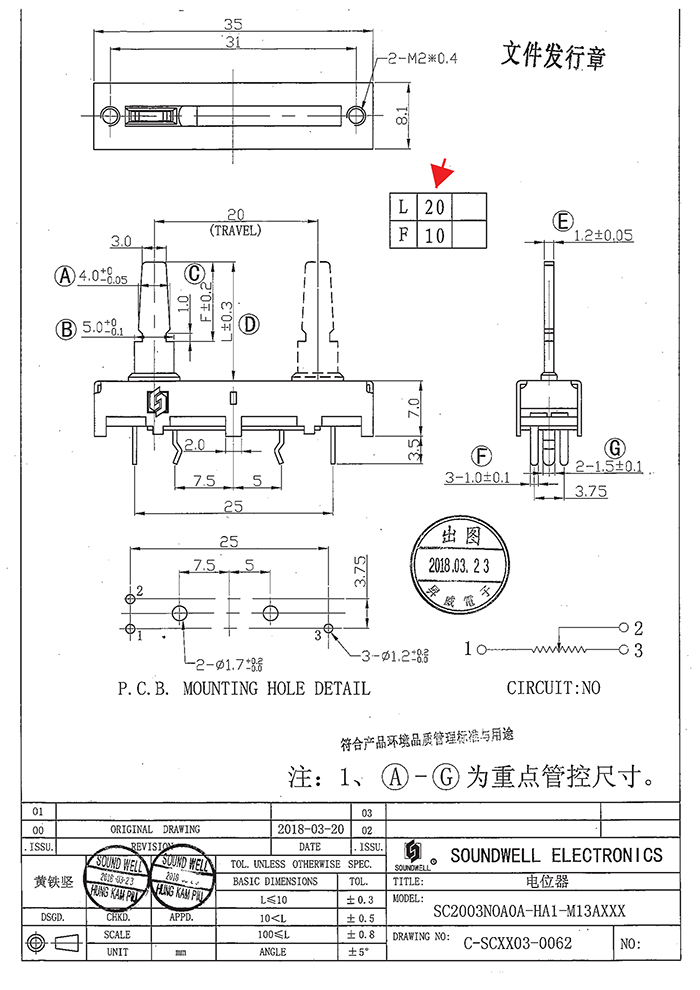

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如上為20mm單聯直滑電位器產品規格書，電位器手柄長度多選，阻值，線性均可按客戶需求來定制。如需其它規格行程直滑電位器可咨詢升威電子右側客服。
